Garnitura za gasno zavarivanje i rezanje G2V-35.1

Opis

Garnitura za gasno zavarivanje i rezanje GZV -35.1 namijenjena je za:

1. – rezanje čeličnih limova debljine do 300 mm
2. – zavarivanje čeličnih limova debljine do 30 mm
3. – princip rada: injektorski – pod visokim pritiskom
4. – gorivi gas: acetilen
5. – izvedba prema SRPS K.M6 020
6. – masa garniture: 12.5kg

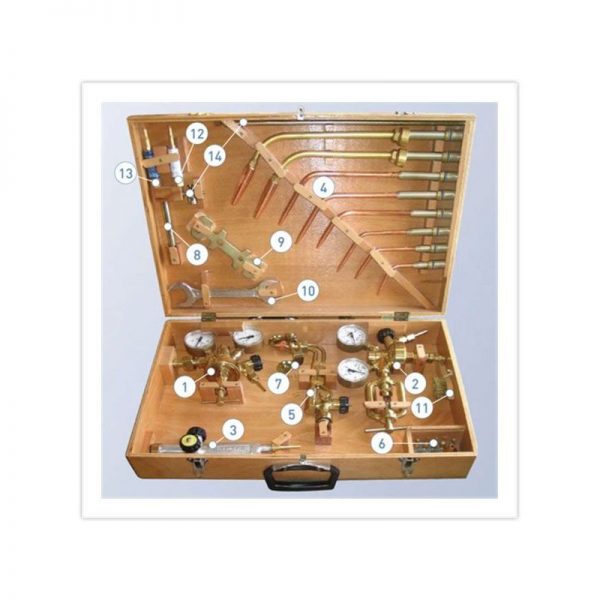

Sastavni dijelovi garniture GZV-35.1 su:

1. Regulacioni ventil za kiseonik tip 311.
2. Regulacioni ventil za acetilen tip 436.6
3. Univerzalni rukohvat plamenika za zavarivanje i gorionik za rezanje tip 146-1
4. Komplet od 8 plamenika: tip 147.5 (6 plamenika) plus plamenici 147-7 i 147-8 za zavarivanje čeličnih materijala debljine od 0,5 do 30 mm
5. Gorionik za rezanje tip 148.2.1
6. Komplet od dvije spoljne i šest unutrašnjih mlaznica tip 859 za rezanje materijala debljine od 3 do 300 mm
7. Kolica tip 148-4 za vođenje gorionika za rezanje
8. Cijevasti ključ tip 308-07
9. Kombinovani ključ tip 308-06
10. Viljuškasti ključ OK Metalna četka za čišćenje
11. Suhi protivplameni osigurač R-1 za acetilen
12. Suhi protivplameni osigurač R-2 za kiseonik
13. Šestar za kružno rezanje tip 308-1
